Dayton PA200-8 8″ Pro Woofer

DAYTON PA200 WOOFER


Frequency Response of Dayton PA200-8

Ported Box = 20 liters. Baffle Width = 10.5″
DAYTON PA200 RAWFig 1 – Mic at 1 meter, Woofer axis. Impulse Window = 5ms. No Smoothing.
Measurements below 500Hz are in Nearfield.

Thiele & Small Parameters
Thiele & Small Parameters (before Break-in)
DAYTON PA200 THIELE SMALL

Ported Box=20 liters • Fb=50Hz (Manufacturer’s T/S)

Ported Box=20 liters • Fb=50Hz (DATS x0.87)

Ported Box=20 liters • Fb=55Hz (DATS)DAYTON PA200 PORTED 20L

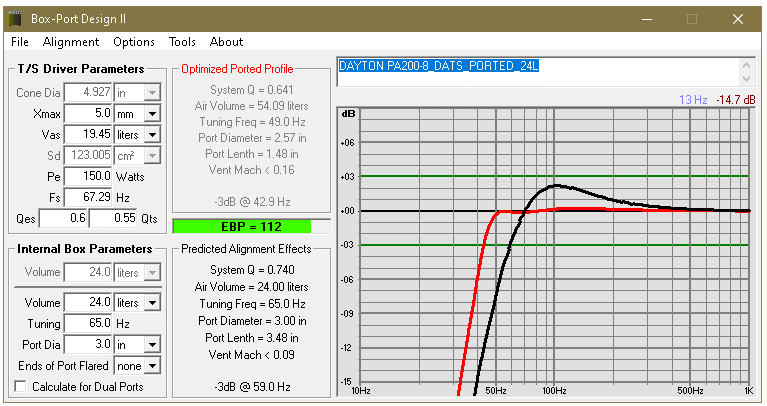

Ported Box=24 liters • Fb=55Hz (Manufacturer’s T/S)

Ported Box=24 liters • Fb=50Hz (DATS x0.87)

Ported Box=25 liters • Fb=55Hz (DATS)DAYTON PA200 PORTED 25L

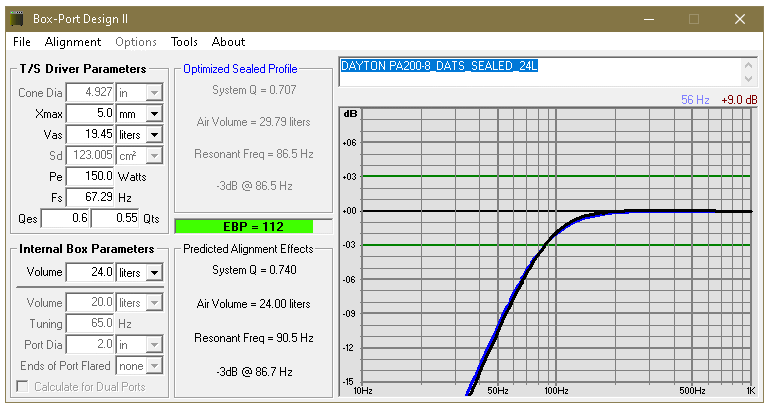

Sealed Box=25 liters • F3=87Hz (DATS)PA200 SEALED BOX

Updated on Dec 7, 2023
